RHINO基礎題範例-哨子

 RHINO基礎題範例-哨子，屬於基礎教學，可強化對於繪製的基礎觀念。

透過繪製生活中常見的哨子，來了解基礎指令的應用。 偏重2D繪製的基礎練習，除了建模的邏輯，也訓練2D繪圖中鎖正切點的繪圖應用，另外特別練習了轉工程圖以及尺寸標註的技巧。 主要應用的指令為擠出、薄殼、導角與布林運算等。 下方附有可參考的三視圖。

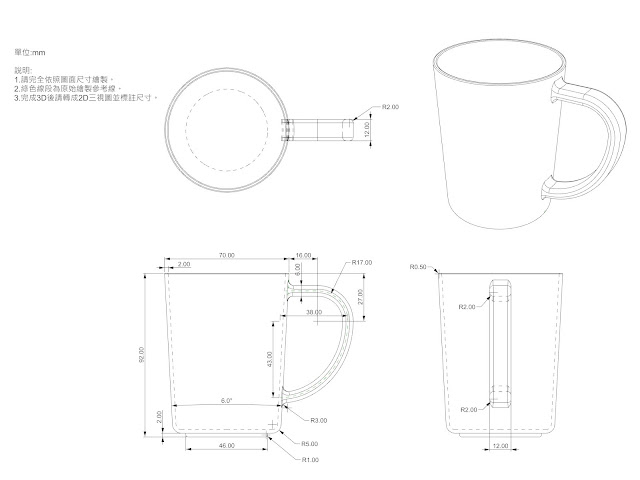

RHINO基礎題範例-馬克杯

 RHINO基礎題範例-馬克杯，屬於基礎教學，可強化對於繪製的基礎觀念。

透過繪製生活中常常看見的馬克杯，來了解基礎指令的應用。 偏重2D繪製的基礎練習，也特別練習了轉工程圖以及尺寸標註的技巧。 主要應用的指令為擠出、旋轉成形、薄殼、導角與布林運算等。 下方附有可參考的三視圖。

RHINO 練習範例--酒精消毒槍

 RHINO 練習範例--酒精消毒槍

本練習是繪製疫情期間我們常見到的酒精消毒槍，酒精消毒裝置種類繁多，近期流行的這把造型簡潔，主要特別的是握把部分的曲面設計得不錯。本練習已經將部分細節進行了適度調整，以適合RHINO LEVEL 1的程度，進行外觀繪製的練習，同時提供了底稿並參考工程圖來進行3D建模示範。 此繪製使用了曲線擠出、旋轉成形與實體的布林運算交叉等概念，強調建模邏輯與實體相關，如曲線圓角、實體導角指令、布林運算等指令應用，其中特別說明部分放樣的作法。最後使用RHINO 7 內建的彩現器搭配降噪器操作進行產品外觀彩現模擬。 繪製過程中提示的問題，也是過去教學經驗中，學生較容易碰到的問題，可以當作借鏡。整個過程透過實際產品的繪製，將對產品建模的邏輯有所幫助。

光線追蹤彩現後的結果

直接擷取彩現預覽的結果

工程圖與可參考的三視圖

RHINO 練習範例--運動相機

 RHINO 練習範例--運動相機

本練習是繪製近年知名的運動相機，造型源自最經典的極限運動相機，造型時尚簡潔，部分細節進行了適度調整，以適合RHINO LEVEL 1的程度進行練習，同時提供了底稿並參考工程圖來進行3D建模示範。 此繪製使用了曲線擠出、曲面擠出與實體的布林運算交叉與貼圖軸等概念，強調建模邏輯與實體相關，如實體導角指令、布林運算等指令應用。並使用RHINO 7 內建的彩現器搭配降噪器操作進行產品外觀彩現模擬。 繪製過程中提示的問題，也是過去教學經驗中，學生較容易碰到的問題，可以當作借鏡。整個過程透過實際產品的繪製，將對產品建模的邏輯有所幫助。

光線追蹤彩現後的結果

直接擷取彩現預覽的結果

工程圖與可參考的三視圖

參考的三視圖

.後視圖

前視圖

右側視圖

上視圖

範例所用貼圖

RHINO 練習範例 -- 飛利浦果汁機

RHINO 練習範例--果汁機

本練習是繪製生活中常見的家用果汁機，造型源自飛利浦果汁機，造型進行了適度調整，以適合RHINO LEVEL 1的程度進行練習，同時提供了底稿並參考工程圖來進行3D建模示範。

此繪製使用了雙軌掃略、薄殼與實體的布林運算與貼圖軸等概念，使用了包含擠出、圓角、單軌掃略、雙軌掃略、布林運算等指令應用。並使用RHINO 7 內建的彩現器搭配降噪器操作進行產品外觀彩現模擬。

繪製過程中提示的問題，也是過去教學經驗中，學生較容易碰到的問題，可以當作借鏡。整個過程透過實際產品的繪製，將對產品建模的邏輯有所幫助。

前三張照片為光線追蹤彩現後的結果，均為取樣值250，搭配降噪器。

後三張為直接擷取彩現預覽的結果，無經過彩現運算。

最下方提供工程圖與可參考的三視圖

光線追蹤彩現後的結果

直接擷取彩現預覽的結果



工程圖與可參考的三視圖

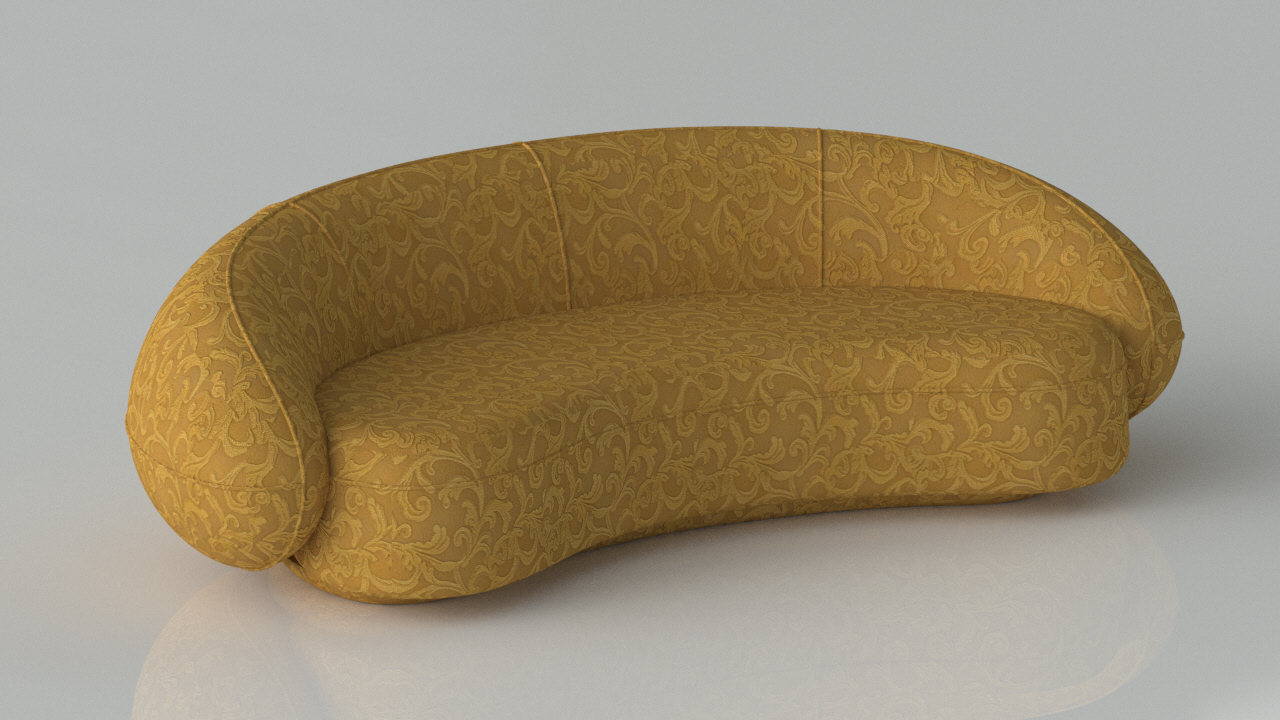

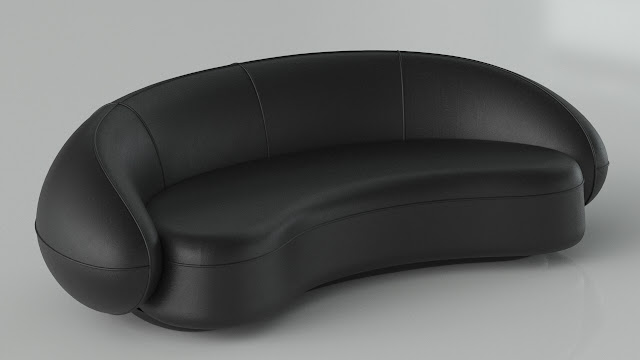

RHINO練習範例-名椅系列：Julep Sofa 沙發椅3D建模與彩現

 RHINO練習範例-名椅系列：Julep Sofa 沙發椅3D建模與彩現。

本練習是將一位來自斯德哥爾摩的當代建築/設計師--Jonas Wagell所設計的Julep Sofa 進行簡化，Julep系列受到20世紀50年代前衛運動的影響，它的簡約的造型是源自於當代浪漫的女性魅力，它寬大的圓潤的線條為整個系列的特色，座椅全部採用了軟墊，看上去既寬敞、飽滿、輕盈、舒適的感覺。 簡化後的造型適合RHINO LEVEL 1的程度進行練習，運用底稿描繪的方式進行3D建模示範，使用了包含放樣、延著曲線流動、混接圓角、抽離曲線、建構歷史等指令應用。並使用RHINO 7 內建的彩現器進行產品外觀彩現模，同時也練習了PBR材質的應用。整個過程透過實際產品的繪製，將對產品建模的邏輯有所幫助。

教學影片連結

https://youtu.be/xw-PHJ_Dr0s

教學影片中所使用介紹的材質網站可到下列網址查看：7個免費高品質 PBR 材質網站 https://bylong-design.blogspot.com/2022/01/pbr.html 相關影片： https://youtu.be/0mnpevXYVvE Rhino 7 教學--如何使用外部材質？「PBR材質」彩現應用，（Physically Based Rendering(物理基礎彩現，以Star Trek 徽章為例( 支援CC字幕) https://www.youtube.com/watch?v=L3bZKH4H1uw Rhino7 3D 教學範例 -- 迴旋戒指繪製教學(延著曲線流動與建構歷史)

Rhino 7 彩現教學--「凹凸貼圖」與「置換貼圖」彩現應用

Rhino 7 教學--「凹凸貼圖」與「置換貼圖」彩現應用，（Bump Maps and Displacement Maps）

現在3D彩現（渲染）材質豐富，各種紋理都有，在新版的Rhino 7 中，也內建了許多的材質，已經能夠有很棒的彩現效果。但是有時候我會需要凹凸的文字，或是類似浮雕的效果，這些凹凸的紋理效果該如何製作？

本期影片中，說明了「凹凸貼圖」與「置換貼圖」的差異與使用方法，並帶到了貼圖軸的基本用法，利用貼圖軸就能夠準確的移動貼圖的比例與位置。最後利用「置換貼圖」製作有真實凹凸的波浪效果。

另外本文也提供教學影片中，硬幣所使用的那張楓葉貼圖。

我想大家繪製那個硬幣應該都不是什麼問題，不過如果有需要原始檔案來練習，或是還有其他任何需求，也歡迎留言告訴我。

也歡迎您訂閱並追蹤我的頻道，原則上我會以接近每週更新的頻率，來更新我的相關教學影片。

相關影片：

https://www.youtube.com/watch?v=vz6O3hG-bB0

Rhino 7 教學--「凹凸貼圖」與「置換貼圖」彩現應用--支援CC字幕，（Bump Maps and Displacement Maps）

https://youtu.be/9aH9nkDgwuQ

Rhino 7 教學--快速製作表面紋理-「置換貼圖」，可3D列印之真實紋理（Displacement Maps）

https://youtu.be/2b479TxS25A

Rhino 7 漸層玻璃彩現教學

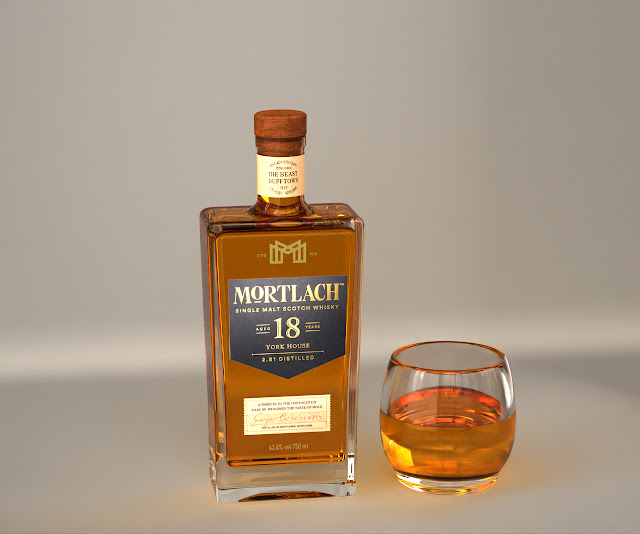

Rhino 7 彩現教學--威士忌彩現練習(標籤與透明遮罩貼圖應用)

Rhino 7 教學--威士忌彩現(標籤與透明遮罩貼圖應用)

現在3D彩現（渲染）材質豐富，在新版的Rhino 7 中，也內建了許多的材質，包含了水的材質（預設路徑為），但經其應用在彩現酒的效果並不好，影片中提出改善的方案。另外，我們貼標籤時，標籤形狀常常不是方形的，但我們製作的JPG圖檔只能夠是正方形，應如何貼圖呢？如何在玻璃或金屬表面上，打出我們希望的光源反射呢？

本期影片中，說明彩現酒瓶這類產品的四個技巧，其中標籤與透明貼圖應用更可廣泛應用於其他相關的領域，例如編織紋理、網狀紋理等，不需要在3D上將真的把簍空處實際挖掉。

也歡迎您訂閱並追蹤我的Youtube頻道，原則上我會以接近每週更新的頻率，來更新我的相關教學影片。如果對影片內容或是希望我製作什麼主題都歡迎在部落格或是Youtube影片下的留言欄中留言讓我知道。

威士忌彩現練習教學影片：

https://www.youtube.com/watch?v=blosAeLbK60

教學影片中所使用的3D模型與貼圖，可以在下列網址下載：

 https://drive.google.com/drive/folders/1JKLsbptMMaaX9ElDKEee4rQOybNb0IXb?usp=sharing

相關影片：

Rhino 7 教學--「凹凸貼圖」與「置換貼圖」彩現應用--支援CC字幕，（Bump Maps and Displacement Maps）

https://youtu.be/vz6O3hG-bB0

Rhino 7 教學--快速製作表面紋理-「置換貼圖」，可3D列印之真實紋理（Displacement Maps）

https://youtu.be/9aH9nkDgwuQ

Rhino 7 漸層玻璃彩現教學

https://youtu.be/2b479TxS25A
