繪圖AI - Stable Diffusion 最強外掛模組ControlNet安裝教學與參考資源



最近一個叫做ControlNet的軟體橫空出世，在AI繪圖圈子裏面掀起一陣熱議，因為這套軟體解決了AI繪圖上一個很大的問題，就是人物或是物體的姿勢或是擺放的問題，ControlNet的出現讓我們在控制AI繪圖上提供了巨大的幫助。

ControlNet其實嚴格上來說不是所謂的軟體，他是Stable diffusion一個外掛模組（插件），ControlNet 是一種全新的神經網絡結構，允許通過使用不同的特殊模型，從任何圖像建立出一組參考架構，並使用這些參考架構將AI產生的繪圖數據，參考這個架構圖像，轉換到到另一個新生成的圖像上。

簡單的說，就是在AI產圖之初就將一個圖形的輪廓提取，先生成在最一開始的圖中，再由AI去補剩下的東西，而我們提供的參考圖或是草圖，就可以約束或限制AI的發展，使AI能夠繪製出我們指定的型態。

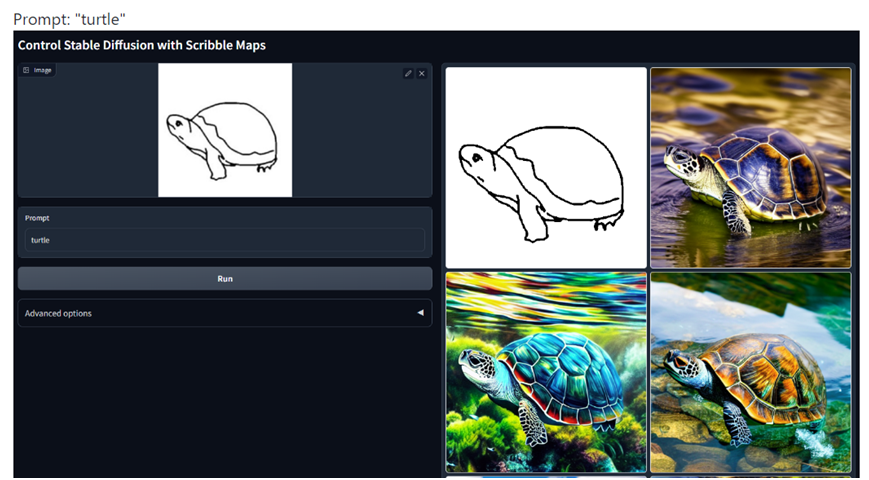

以下圖為例，我提供AI一組草圖，AI就依照這組草圖，生成了這個型態。



這對做設計工作的我來說，有莫大的幫助。



關於這個外掛模組的詳細介紹，可以參考下列這個網址的資訊，這是他們官方發布的內容，有完整的計數與使用資料。

https://github.com/lllyasviel/ControlNet



以下，我們就來說明安裝與使用的方法，安裝外掛模組前，當然主程式Stable diffusion要先安裝好，如果還沒安裝請參考我上一篇的介紹文章：



步驟1.安裝外掛模組

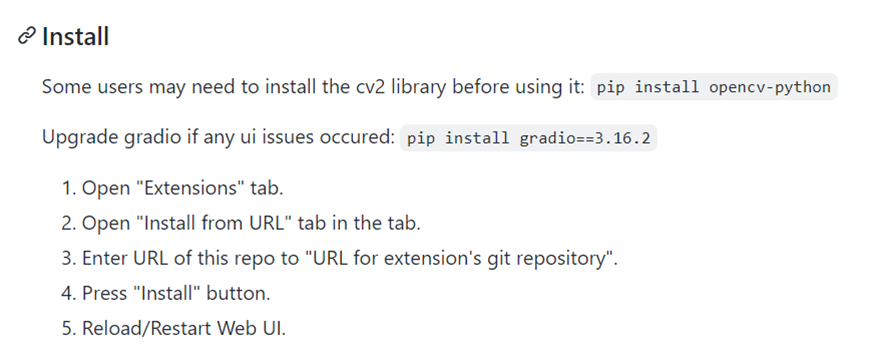

在上面官網的介紹網頁中，也有介紹了安裝的方法，有需要的朋友也可以直接看原文資料，我們的安裝方式也是參考官網的說明。

這是ControlNet的安裝有兩三種方式，包含使用GIT載下來然後丟到extensions資料夾裡；使用DOS指令方式執行PowerShell的方式；以及直接使用WebUI載下；如果你的Stable diffusion webui有更新的話，我建議直接使用WebUI更新比較方便，官網的標準安裝方式也是這個方法，我們在Extensions（中文版名稱擴充）頁簽進行安裝即可。

 選擇”擴充”(Extensions)，然後選擇”從網址安裝”(Install from URL)，在網址處填入https://github.com/Mikubill/sd-webui-controlnet.git，然後點擊安裝。

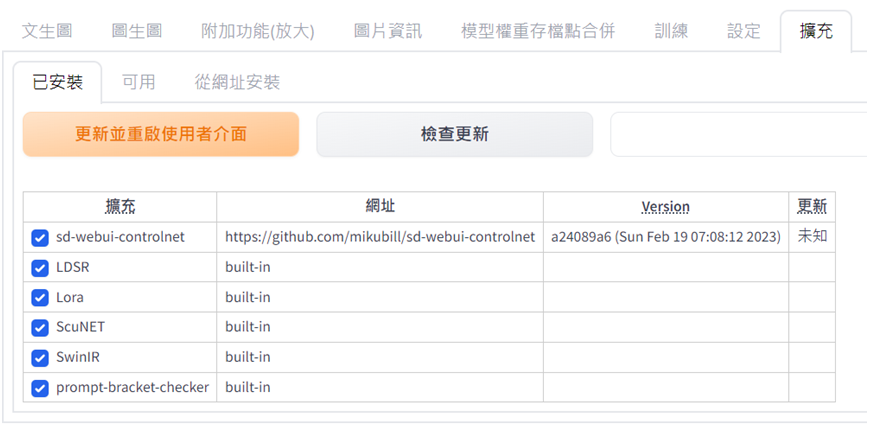

安裝好了以後，選”已安裝”(Installed)這個頁籤，就會出現你安裝的擴充項目” sd-webui-controlnet” ，並按下重新啟動介面的按鈕，介面重新載入後，就安裝完成了。



步驟2.下載模組(模型)

ControlNet的模組安裝與其他的模型下載方式是一樣的，網址如下：

完整版

https://huggingface.co/lllyasviel/ControlNet/tree/main/models

精簡版

https://huggingface.co/webui/ControlNet-modules-safetensors/tree/main



他總共有8種，每一種模組的功能可以參考先前的官方網頁，有詳細介紹，下面表格是網友這裡的資料。

模組	效果
Canny	會用演算法詳細的抓圖片的邊緣線做為參考生成圖片
mlsd	會嘗試抓圖片中明顯的直線做為參考生成圖片
hed	會嘗試抓取圖片中的特徵做為參考生成圖片
Scribbles	會嘗試以提供的線條為結構做為參考生成圖片
openpose	會嘗試從圖片中的人物生成骨架後做為參考生成圖片
seg	會將圖片用一個大略的色塊取代後做為參考生成圖片
depth	會嘗試從圖片中抓取圖片的深淺遠近做為參考生成圖片
normal	與depth類似，也會嘗試從圖片中抓取圖片的深淺遠近做為參考生成圖片



由於全部八種模組全部抓下來，包含整個安裝大概需要40G的空間，如果硬碟空間不夠大也不一定要全部都裝，我個人建議安裝Canny、openpose、Scribbles這三個模組。



完整版模組，每一個模組大小就5.71GB，容量相當的大。

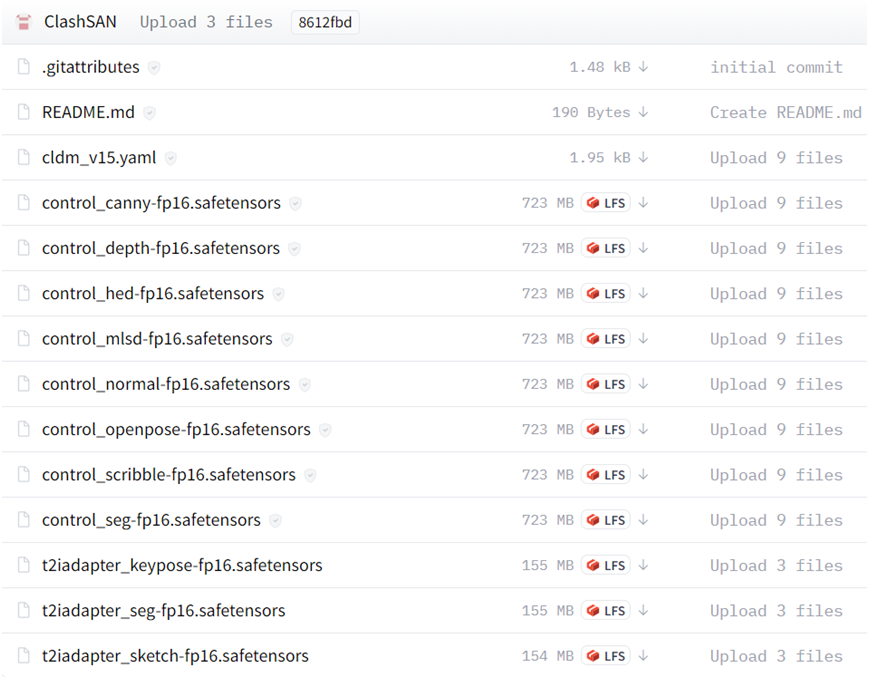

精簡版模組大小

下載你需要的模組完成後，請把他們放在

x:\stable-diffusion-webui\extensions\sd-webui-controlnet\models

完成後再重新載入一次，模組才會出現在webui中，我個人則是使用完整版，且全部下載。



我推薦的三個模組，我就用官網上的介紹來稍微說明一下。

Canny：會用演算法詳細的抓圖片的邊緣線做為參考，進一步生成圖片，所以所有細節都會被產生出來，人物照片為例，這個人不只是動作，連衣服的型態都會被帶出邊緣，因此AI重繪的還原度會很高。

以下面的鳥為例，包含姿態、五官、白色的腹部區域、腳下的木頭，都能準確生成。主要的應用就是提供彩色的照片，以設計為例的話，假設我們提供一張彩色的表現技法圖，AI就可以協助生成更為逼真的擬真照片。



Scribbles：以我們提供參考的線條為結構做為參考生成圖片，這個非常適合作工業設計的我們，當我們完成設計草圖時，就可以提供AI去生成精密描寫圖。因此，手稿的透視、比例、準確度就變得更為重要了。

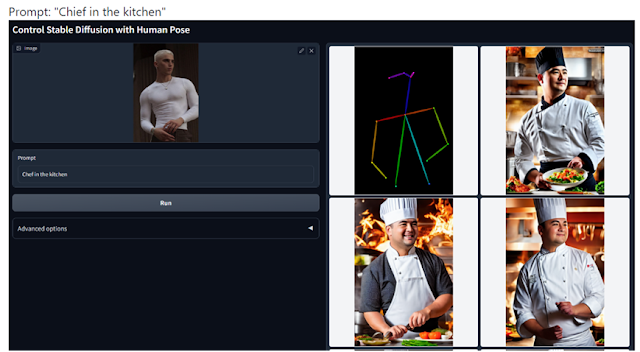

Openpose：如何讓AI繪製人物時，能夠擺出正確的姿勢一直讓人很困擾，這個模組會嘗試從圖片中的人物生成骨架，然後依照骨架做為參考生成圖片。之後利用關鍵字控制人物的造型、服裝、場景等等，但動作是不會改變的。與先前Canny不同的是，Openpose是由圖片產生人體架構，Canny則是產生出照片中人物的邊緣輪廓，因此Canny生成會很貼近原本的照片，而Openpose可以透過關鍵提詞改變更多型態。





3.使用方法

外掛的這個插件安裝完畢後，理論上在txt2img應該會看到多了Controlnet，如果你只有在img2img看到Controlnet(如果你發現介面不太一樣，我建議你更新webui)。



 點開之後會看到這個畫面，請把下方的ControlNET打開。開啟後畫面如下，可以看到各種功能。





l   首先勾選enable，才會啟動Controlnet。



接下來還有三個選項，用途如下。

Scribbles mode：是給Scribbles專用的，其他的模式不需要開啟，如果有用到再開，Scribbles的功能我們下次再介紹。

RGB to BGR：反轉紅與藍，原理是利用顏色反轉去產生對比，我不太確定有什麼效果，目前看不太出來顯著性，因此暫時不使用。

low VRAM：如果你顯卡RAM不夠，請勾選它。但倒底多少是不夠，我沒有看到相關說明，以我自己3050Ti 4G來看，我測試上感覺不出顯著差異。但以AI繪圖的架構來看，以往不到8G都算是不夠，所以不到8G的顯卡就勾吧。



Preprocessor 與 Model就是選前面提到的模組，不管你是下載全部還是我建議的那三個，兩個請選相同的模組，如在Preprocessor選了Scribbles，那麼Model也請選Scribbles用的，才能得到我們想要的結果。



Weight：是Controlnet的權重，也就是強度，有國外的網友整裡出了強度影響的對照表，總之我覺得1是比較剛好的。

Resize mode：設定輸入的圖片要怎麼和下方設定的寬度與高度對應，這部分跟SD在圖生圖選項中，關於長寬比的設定是相同的。

最下面的Create blank canvas則是在圖片的地方生一個空白圖片讓你畫，也就是提供給Scribbles塗鴉模式用的，暫時用不到。



關於權重的說明

來自NEXT-GEN NEW IMG2IMG In Stable Diffusion! This Is TRULY INCREDIBLE



其他操作就跟原本的SD操作式相同的，就不多作介紹了，詳細的應用方式，我們之後再專文說明。以我的電腦為例，以前產出一張圖是約1分鐘內，是用ControlNET就會發現時間大幅增加到3~5分鐘，差異非常顯著。

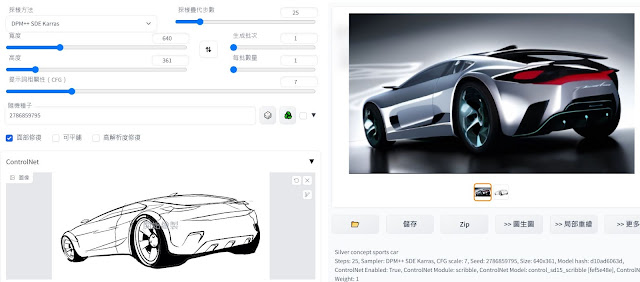

以下兩張照片，就是目前的測試畫面，提供參考。
